Стиральные машины фирмы Bosch.

В 1847 г. Вернер Сименс построил в Берлине завод по производству электрических кабелей. С тех пор торговая марка Siemens стала синонимом высокого немецкого стандарта качества электротехнической продукции. Датой же рождения другой всемирно известной марки — Bosch — считается 1886 г., когда Роберт Бош открыл в Штутгарте небольшую мастерскую точной механики. Концерн BSHG (Bosch—Siemens Hausgerate GMBH) образовался в 1967 г., когда две крупнейшие германские фирмы, выпускающие «белую» технику, объединили свои усилия в производстве холодильников, стиральных и посудомоечных машин, кухонных комбайнов и многих других бытовых изделий, всего свыше 50 категорий товаров различных торговых марок (Bosch, Siemens, Constructa, Neff, Gaggenau).

Сегодня концерн BSHG — это 35 заводов в 14 странах мира (Германии, Испании, Греции, Польше, Словении и др.). В 1998 г. торговый оборот концерна составил 10 миллиардов немецких марок. Ежегодно 5 % от оборота фирмы инвестируется в исследования и разработку новых продуктов и технологий. Одним из первых западных производителей концерн попытался организовать выпуск бытовой техники и в России (предприятие по сборке кухонных плит в подмосковной Черноголовке).

Торговые марки Bosch и Siemens концерна BSHG хорошо знакомы российскому покупателю — представительство BSHG работает в Москве с 1994 г. Стиральные машины торговых марок Bosch и Siemens отличаются высокими потребительскими характеристиками, широким набором функций и удобством в обращении.

Общие сведения. Классы и некоторые характеристики изделий

В зависимости от варианта комплектации и набора функций стиральные машины Bosch, например, подразделяются на классы:

• «Премиум» — изделия с максимумом технических новшеств и дополнительных функций;
• «Комфорт» — «средний» класс комплектации;
• «МАКС» — машины с рядом особых параметров (в частности, с барабаном, рассчитанным на загрузку 6 кг сухого белья);
• «функциональный» класс — машины с оптимальным соотношением «цена/качество», без функциональных «излишеств»1;
• «базовый» класс — машины с минимально необходимым набором функций, позиционированные в нижней ценовой нише.

Многие элементы конструкции стиральных машин Bosch/Siemens являются оригинальной разработкой фирмы.

Асимметричные захваты белья в виде накладок на внутренней стороне барабана стиральной машины в сочетании с каскадной подачей воды от дверцы люка и перфорированным днищем барабана составляют систему 3D-Aqua-Spar, которая обеспечивает эффективное смачивание белья и повышение его отстирываемости.

При интенсивной стирке эти захваты обеспечивают большее механическое воздействие на белье при обычном увлажнении, а в режиме деликатной стирки — слабое воздействие при обильном увлажнении.

В описании некоторых моделей сочетание приведенных механических приемов стирки с электронной системой управления Fuzzy Control, основанной на принципах «размытой логики» (например, серия машин Siemens Siwamat, называют системой 3D- Aquatronic.

В наиболее «продвинутых» моделях, оснащенных системой Fuzzy Control, имеется функция Update, означающая возможность последующего перепрограммирования системы управления.

Одной из новинок, примененной в стиральных машинах фирмы, является оптический датчик Аоиа-Зепзог, расположенный под баком (рис. 1).

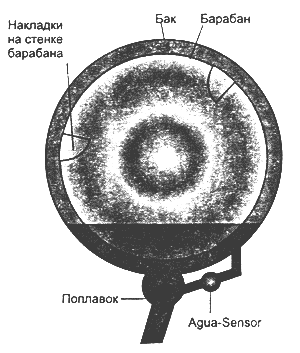

Рис. 11 Элементы конструкции стиральных машин Bosch/Siemens

 Рассеяние света на частицах загрязнений, присутствующих в моющем растворе, приводит к изменению сигнала фотодетектора по сравнению с эталонной величиной сигнала в прозрачной воде (рис. 2).

а) Вода прозрачна: нормальный режим полоскания

б) Вода недостаточно прозрачна: увеличивается количество и длительность этапов полоскания

Рис. 2. Оптический датчик прозрачности моющего раствора

При недостаточной прозрачности раствора система управления машиной принимает решение о выполнении дополнительного полоскания. Если же после второго полоскания сигнал датчика свидетельствует о том, что раствор прозрачен, третий этап полоскания отменяется.

Гидравлическая система ряда стиральных машин (например, машины Bosch серий «МАКС» и «МАКС-4») снабжена шаровым поплавком, который в режиме стирки перекрывает полость прилегающую к сливному насосу (рис. 3, а), благодаря чему исключается попадание в эту полость нерастворенных частиц стирального порошка, вымывание которых обратно в бак затруднено. При включении сливного насоса создаваемое им разрежение противодействует силе плавучести, поплавок смещается вниз и открывает канал для слива воды (рис. 3, б).

Рис. 3. Положение шарового поплавка:
а — в режиме стирки; б— в режиме слива воды

Стиральные машины Bosch/Siemens снабжены удобной цифровой индикацией режимов работы. Например, во многих моделях имеется индикатор времени, оставшегося до конца выполнения программы (рис. 4).

Рис. 4. Цифровая индикация времени, оставшегося до конца выполнения программы

 Он же служит для индикации вводимого пользователем времени задержки начала работы (от 1 до 19 часов).

В машинах класса «Премиум» (например, модель Bosch Maxx-comfort WFR 2440) имеется жидкокристаллический дисплей с индикацией режимов работы на русском языке (рис. 5).

Рис. 5. Жидкокристаллический дисплей стиральной машины

На дисплее отражаются текущее время, расчетное время окончания программы, скорость вращения барабана при отжиме, выбранная программа, а также задействованные дополнительные функции («предварительная стирка», «звуковая сигнализация», «защита от детей» и т. д.),

Несмотря на различия в дизайне и различное позиционирование на рынке торговых марок Bosch и Siemens (марка Siemens позиционируется фирмой выше, чем Bosch), в конструкции этих изделий, безусловно, прослеживаются «родственные» черты.

Рассмотрим, например, панели управления стиральных машин Bosch серии Silence (рис. 6, а) и Siemens серии Siwamat (см. рис. 6, б).

Рис. 6. Панели управления стиральных машин:
 а — Bosch (серия Silence); б — Siemens (серия Siwamat);

1 — индикаторы хода выполнения программы;

2 — сетевой выключатель «ВКЛ/ВЫКЛ»;

3 — кнопка открытия дверцы люка;

4 — кнопка запуска программы;

5 — кнопка «Предварительная стирка» (для сильно загрязненного белья, длительность около 25 мин, температура стирки 30 °С);

6 — кнопка «Сокращенная стирка» (сокращение времени выполнения программы приблизительно на 43 %);

7 — кнопка «Больше воды» (повышение уровня воды в баке при полоскании);

8 — кнопка «Интенсивная стирка» (увеличение продолжительности основного этапа стирки);

9 — кнопка ввода времени задержки начала работы (до 19 ч);

10 — цифровой индикатор;

11 — рукоятка (Bosch) или кнопка (Siemens) выбора скорости вращения барабана при отжиме;

12 — рукоятка выбора программ

Из рисунка видно, что в машинах обеих торговых марок применены близкие конструктивные решения (различие состоит в использовании для выбора скорости вращения барабана нажимной кнопки в машинах Siemens и «качающейся» рукоятки в машинах Bosch, а также различном исполнении рукоятки и диска выбора программ).

Название серии Silence (англ. «тишина») говорит о серьезном подходе фирмы к снижению уровня шума при работе стиральной машины. По данным заводских тестов, у машин данной серии уровень шума составляет 47 дБ. Достижению этого результата способствовало как применение современных материалов (бак из пластика Polynox), так и новой системы управления работой электродвигателя — I.C. Electronic. Техника IC (Inegrated Chopper) позволяет свести к минимуму паузы в работе электродвигателя, снижая тем самым время выполнения программы стирки.

Все элементы привода электродвигателя проектировались для максимально возможного снижения шума при его работе («сглаженные» характеристики постоянного тока и т. д.). В качестве дополнительной меры снижения шума применена заливка ротора электродвигателя компаундом.

Как многие производители бытовой техники, концерн BSHG выпускает и стиральные машины с сушкой. В этих изделиях также применен ряд оригинальных технических решений, например программа Non-Stop для непрерывного перехода с режима стирки на режим сушки (чтобы выстирать и высушить 2 кг синтетики требуется 90 мин).

Рис. 7 Система сушки Turbo-Spar

Система сушки Turbo-Spar (рис. 7) включает в себя турбовентилятор 1, который нагнетает нагреваемый ТЭНом 2 воздух по воздуховоду 3 в полость барабана 4. Влага, содержащаяся в теплом влажном воздухе, полностью собирается в конденсаторе 5 и не попадает в помещение.

Изделия Bosch/Siemens всегда отличала продуманность до мелочей всех конструктивных элементов. Следствие этой продуманности — удобство в пользовании изделием и в его техническом обслуживании, что же касается «мелочей», то все они по-своему нужны.

Так, люк стиральных машин класса «МАКС» имеет диаметр 30 см и открывается на 180°, что облегчает загрузку белья (рис. 8).

Рис. 8 Люк стиральных машин Bosch класса «МАКС»

Вот одна из таких «мелочей»: в бункере распределителя моющих средств (стиральные машины Siemens серия Siwamat) есть ползунок, дозирующий расход стирального порошка в зависимости от жесткости воды (рис. 9).

Рис. 9. Ползунок в бункере распределителя моющих средств

 Позиции ползунка (от 1 до 4) соответствуют диапазону жесткости воды, измеряемой, естественно, в немецких градусах  (табл. 1). Правильная установка ползунка позволяет привести расходование порошка в соответствие и жесткостью используемой для стирки воды.

Таблица 1. Позиции ползунка в бункере распределителя моющих средств в зависимости от жесткости воды

Другая «мелочь»: входящий в комплект машины гаечный ключ закреплен на внутренней стороне цокольной панели (рис. 10).

Рис. 10. Крепление гаечного ключа на внутренней стороне цокольной панели

Еще одна удобная «мелочь», предусмотренная в конструкции стиральных машин Bosch с верхней загрузкой (модель WOB 2000 и др.). В случае, если небольшой предмет белья попал в бак, его можно удалить, воспользовавшись сквозным отверстием в барабане (рис. 11).

Рис. 11. Извлечение предмета из бака стиральной машины с верхней загрузкой

Для этого:

• проворачивают барабан так, чтобы крышка сквозного отверстия оказалась сверху;
• открывают крышку;
• проворачивают барабан еще на пол-оборота и, просунув руку через загрузочный люк и сквозное отверстие, удаляют находящийся в баке предмет;
• закрывают крышку сквозного отверстия.

В моделях стиральных машин с верхней загрузкой класса «комфорт» имеется функция «электронной парковки» барабана. Электронная система управления стиральной машиной обеспечивает остановку барабана в таком положении, чтобы загрузочный люк всегда оказывался сверху.

Та же электронная система обеспечивает контроль за избыточным ценообразованием в барабане стиральной машины. При обнаружении избыточной пены вращение барабана останавливается примерно на 5 мин и добавляется дополнительный цикл полоскания, чтобы удалить избыток пены.

Для подвода воды в стиральных машинах Bosch/Siemens применяется система Aqua-Stop, защищающая стиральную машину от гидроудара, а квартиру — от протечек воды. Проверенный на 7-кратное превышение давления шланг залива воды, система защиты от превышения допустимого уровня воды в баке и другие конструктивные решения образуют эффективную систему защиты стиральной машины от протечек воды.

Конструкция сливного насоса стиральной машины позволяет выполнять его очистку, которая необходима при попадании в крыльчатку насоса посторонних предметов (булавок, пуговиц и т. д.), а также после стирки изделий с ворсом.

Последовательность очистки сливного насоса показана на рис. 12.

Рис. 12. Очистка сливного насоса стиральной машины

Перед очисткой насоса производят слив воды из машины. Если насос засорен, из него может вытечь до 20 л воды, поэтому нужно иметь наготове соответствующую емкость. Очистку сливного насоса выполняют в следующем порядке:

• отключают стиральную машину от сети и перекрывают подачу воды. Дают остыть моющему раствору;
• снимают цокольную панель (см. рис. 12, а);
• вынимают сливной шланг насоса, извлекают закрывающую его пробку и сливают воду, используя цокольную панель в качестве емкости (см. рис. 12, б). При необходимости операцию повторяют несколько раз;
• закрыв пробкой сливной шланг, укладывают его на место;
• отворачивают крышку сливного насоса и удаляют из полости насоса посторонние предметы (см. рис. 12, в). Лопасти крыльчатки должны вращаться свободно;
• закрывают крышку сливного насоса. Крышка должна сидеть плотно и не подтекать;
• устанавливают на место цокольную панель и закрепляют ее (см. рис. 12, г);
• заливают около 2 л воды в отделение II распределителя моющих средств и, не загружая в машину белье, производят слив воды.

Операции, выполняемые перед подключением стиральных машин Bosch/Siemens в общих чертах сходны с действиями по установке других стиральных машин, но имеют свои особенности.

В машинах с фронтальной загрузкой (рис. 13) последовательность действий:

• вынимают электрический провод и шланги из зажимов на задней стороне машины (см. рис. 13, а);

Рис. 13 а)

• ослабляют транспортировочные болты А, В и С с помощью гаечного ключа на 13 мм, который входит в комплект машины (см. рис. 3.17.13, б);

Рис. 13 б)

• удаляют транспортировочные болты А и В (см. рис. 13, в);

Рис. 13 в)

• чтобы удалить болт С, нужно приподнять барабан стиральной машины. Открыв загрузочный люк, одной рукой приподнимают барабан, другой рукой удаляют транспортировочный болт С (см. рис. 13, г);

Рис. 13 г)

• закрывают отверстия болтов пластмассовыми заглушками (см. рис. 13, д).

Рис. 13 д)

В машинах с верхней загрузкой (рис. 14) перед началом эксплуатации удаляют транспортировочные болты 1 и 2, затем снимают траверсы и фиксаторы, закрывают оба отверстия заглушками 3 и вворачивают на место болты 2.

Рис. 14 Операции, выполняемые перед подключением стиральной машины с верхней загрузкой

Если машина должна вплотную прилегать к стене помещения, можно отрезать фиксаторы шлангов на задней стенке (рис. 15).

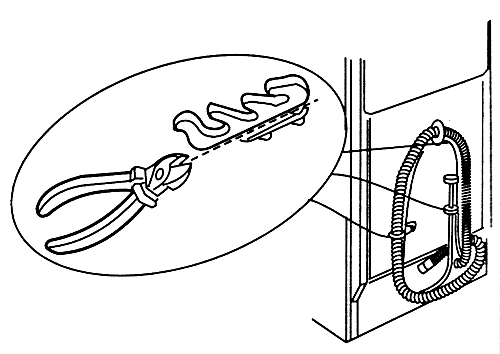

Рис. 15. Удаление фиксаторов шлангов

Поскольку не во всех моделях стиральных машин Bosch/Siemens надписи на панели управления выполнены по-русски, в табл. 2 дан перевод некоторых терминов на русский язык.

Таблица 2 Перевод немецких обозначений на панели управления стиральной машины

Технические характеристики некоторых стиральных машин Bosch приведены в табл. 3, а стиральных машин Siemens — в табл. 4.

В 1999 г. фирма ввела новую систему обозначений, по которой названия моделей стиральных машин Bosch начинаются с буквы «В» (например, B1WTV3800А), а машин Siemens — с буквы «S» (например, S1WTF3800А). При этом на панель управления наносится прежнее обозначение изделия (в данном случае WFC 1600 BY).

Таблица 3 Технические характеристики стиральных машин Bosch

Таблица 3 Технические характеристики стиральных машин Siemens
